Что такое варистор

Варистором называется полупроводниковый компонент, способный нелинейно изменять свое активное сопротивление в зависимости от величины приложенного к нему напряжения. По сути это — резистор с такой вольт-амперной характеристикой, линейный участок которой ограничен узким диапазоном, к которому приходит сопротивление варистора при приложении к нему напряжения выше определенного порогового.

В этот момент сопротивление элемента скачкообразно изменяется на несколько порядков - уменьшается от изначальных десятков МОм до единиц Ом. И чем сильнее повышается приложенное напряжение — тем меньше и меньше становится сопротивление варистора. Данное свойство делает варистор главным элементом современных устройств защиты от импульсных перенапряжений.

Будучи подключен параллельно защищаемой нагрузке, варистор берет на себя ток помехи и рассеивает его в форме тепла. А по окончании данного события, когда приложенное напряжение снижается и возвращается за порог, варистор восстанавливает свое исходное сопротивление, и снова готов выполнять защитную функцию.

Можно сказать, что варистор представляет собой полупроводниковый аналог газового разрядника, только у варистора, в отличие от газового разрядника, первоначальное высокое сопротивление восстанавливается быстрее, практически отсутствует инерционность, да и диапазон номинальных напряжений начинается от 6 и доходит до 1000 и более вольт.

По этой причине варисторы находят широкое применение в защитных цепях полупроводниковых ключей, в схемах с индуктивными элементами (для искрогашения), а также в качестве самостоятельных элементов электростатической защиты входных цепей радиоэлектронных устройств.

Процесс изготовления варистора заключается в спекании порошкообразного полупроводника со связующим компонентом при температуре в районе 1700 °C. Здесь в ход идут такие полупроводники как оксид цинка или карбид кремния. Связующим веществом может служить жидкое стекло, глина, лак или смола. На полученный путем спекания дискообразный элемент металлизацией наносят электроды, к которым и припаивают монтажные выводы компонента.

Кроме традиционной дисковой формы, можно встретить варисторы в форме стержней, бусинок и пленок. Перестраиваемые варисторы изготавливают в форме стержней с подвижным контактом. Традиционные полупроводниковые материалы, применяемые в производстве варисторов на основе карбида кремния с разными связками: тирит, вилит, лэтин, силит.

Внутренний принцип действия варистора заключается в том, что грани маленьких полупроводниковых кристаллов внутри связующей массы соприкасаются друг с другом, образуя проводящие цепочки. При прохождении через них тока определенной величины, наступает местный перегрев кристаллов, и сопротивление цепочек падает. Этим явлением и объясняется нелинейность ВАХ варистора.

Один из главных параметров варистора, наряду со среднеквадратичным напряжением срабатывания, - коэффициент нелинейности, показывающий отношение статического сопротивления к динамическому. Для варисторов на основе оксида цинка данный параметр лежит в диапазоне от 20 до 100. Что касается температурного коэффициента сопротивления варистора (ТКС), то он обычно отрицателен.

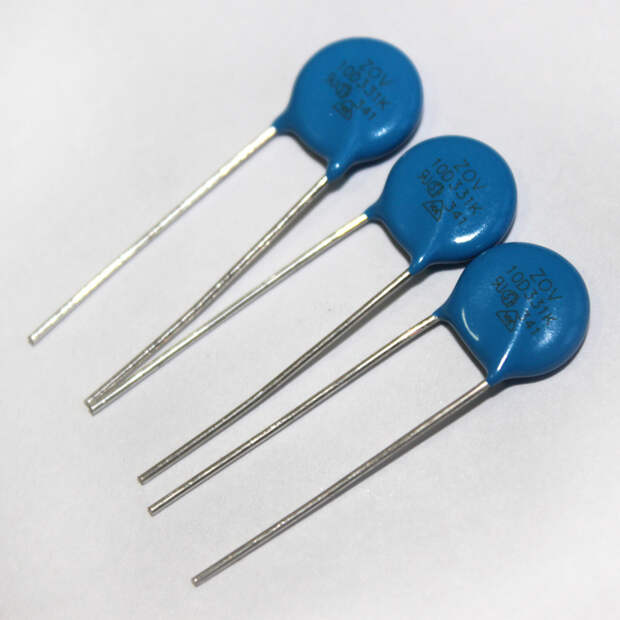

Варисторы компактны, надежны, хорошо справляются со своей задачей в широком диапазоне рабочих температур. На печатных платах и в УЗИП можно встретить маленькие дисковые варисторы диаметром от 5 до 20 мм. Для рассеивания более высоких мощностей применяются блочные варисторы с габаритными размерами 50, 120 и более миллиметров, способные рассеивать в импульсе килоджоули энергии и пропускать через себя токи в десятки тысяч ампер, при этом не терять работоспособности.

Один из самых важных параметров любого варистора — время срабатывания. Хотя обычное для варистора время активации не превышает 25 нс, и в некоторых цепях этого достаточно, тем не менее кое-где, например для защиты от электростатики, необходима более быстрая реакция, не более 1 нс.

В связи с данной потребностью, ведущие мировые производители варисторов направляют свои усилия именно в сторону повышения их быстродействия. Один из путей достижения данной цели — сокращение длины (соответственно индуктивности) выводов многослойных компонентов. Такие CN-варисторы уже заняли достойное место в деле защиты от статики выводов интегральных микросхем.

Источник - https://macrogroup.ru
