Различные виды зажимов и их конструкционные особенности позволяют эффективно использовать их для фиксации широкого спектра материалов конкретных форм и размеров под определенными углами.
Некоторые вспомогательные инструменты больше подойдут для упрощения сварочных работ, другие актуальны в столярном деле, третьи просто созданы для склеивания материалов плоской формы встык.
Среди всех видов вспомогательного инструмента особое место занимает так называемая закрывающая струбцина.
Это даже не инструмент, а полноценный монтажный элемент.
Основное назначение – крепление монтажного профиля к двутавровым балкам без необходимости сверлить отверстия.
G-образные
Хорошая струбцина для работы с металлом – кованая G-образная, изготовленная из инструментальной стали.
Обладает высокими прочностными показателями, что позволяет ее использовать для временного скрепления нескольких металлических деталей между собой.
Мелкий шаг резьбы практически гарантирует хороший прижим.
Полезная функция при сварке.
При этом, нет необходимости прилагать серьезные усилия, чтобы хорошо зафиксировать заготовки.
Из-за своей хрупкости инструмент редко используются для скрепления металлических конструкций, больше рассчитан на работу с деревом.
Так как прижимное усилие высоко, чтобы структура дерева не была нарушена, необходимо под губу и пятак подкладываться деревянные прокладки.
Более продвинутый вариант – струбцина литая С-образная, которую иначе называют торцевым зажимом
Торцевые

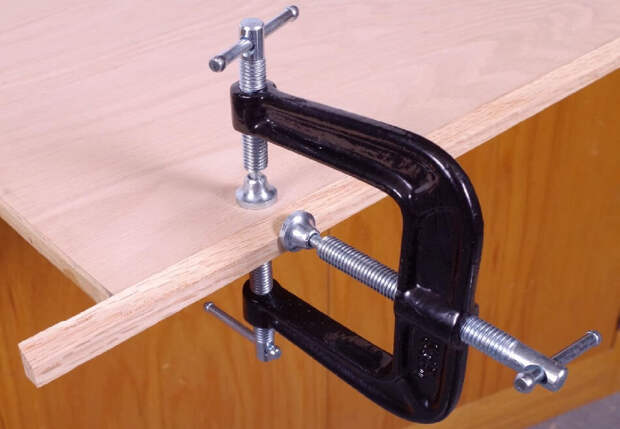

Торцевая струбцина (торцевой зажим) конструкцией напоминает G-образные модели.
Литой или кованный корпус, напоминающий формой букву “С”, имеет три винтовых зажима (под прямым углом относительно друг друга) с пятками.
Эта струбцина хорошо подходит для дерева, обеспечивая хорошее сцепление поверхностей и их взаимную фиксацию, потому востребованы столярами.
Как правило, инструмент применяется для приклеивания на торцы мебели накладок.
Среди минусов отмечается некоторое неудобство использования, так как одновременно приходится и придерживать наладку, и затягивать все винты, и держать саму струбцину.
T-образные
Особенностью Т-образного зажима является направляющий профиль в форме буквы «Т», длинна которого может превышать 1 м.
На нем закреплены подвижные губки.
Прижим обеспечивается винтом с ручкой, соединенным со второй губкой.
Используется для фиксации секционных заготовок.
Незаменима при монтаже оконных переплетов и в производстве мебели.
F-образные
Конструкция f-образной струбцины обладает меньшей надежностью, чем G-образного варианта.
Тем не менее, причина, по которой этот инструмент получил распространение — широкий диапазон регулировок.
На металлической рейке с одной стороны закреплена неподвижная губа, а с другой стороны губа со свободным ходом, на которой установлен поджимной винт с шайбой – пятаком.
Длинна рейки, в зависимости от модели, может быть несколько десятков сантиметров, что позволяет фиксировать между собой несколько деталей, общая ширина которых не превышает длину этой металлической планки.
Угловые
Особая конструкция зажимов этого типа позволяет легко узнать их. Они могут быть как магнитными, так и винтовыми.
Последний вариант используется исключительно при соединении досок или деревянных брусков под прямым углом.
Соблюдение угла 90 градусов обеспечивается мощным литым корпусом, имеющим две выступающие пятки.
Прижим осуществляется, как правило, одним винтом.
Такая конструкция обеспечивает соблюдение правильного угла, а сквозные отверстия на основной части позволяют крепить этот вспомогательный инструмент к рабочему столу или верстаку.
Для скрепления металлических труб, уголков или профилей под прямым углом используется угловая магнитная струбцина для сварочных работ.
Выглядит она, как равнобедренный прямоугольный треугольник, стороны которого оснащены магнитами.
Такой инструмент подходит для предварительной фиксации металлических заготовок, что позволяет добиться их точного позиционирования.
Ленточные
Такой вид вспомогательного инструмента используется столярами и бондарями.
Узкая специализация ленточного зажима обусловлена его особой конструкцией: механизм натяжения и жесткая лента или ремень.
Обеспечивает равномерную нагрузку по всей поверхности притягиваемых элементов.
Струбцина ременная используется зачастую для изготовления деревянных бочек (при фиксации клепок), сборки круглых стульев и рамок.
Трубные
В основе такой струбцины лежит трубка с неподвижной губой.
Вторая губа свободно перемещается вдоль трубки, фиксируется специальным стопором, а поджим заготовок осуществляется специальным винтом с ручкой
Используется при склеивании щитов большой площади при изготовлении столешниц, дверей.
В работе используются минимум два трубных зажима, установленных на противоположных сторонах щитов.
Они позволяют выровнять между собой заготовки и надежно их зафиксировать.
Пружинные
Основным преимуществом пружинной струбцины является возможность ее использования одной рукой.
Конструкция напоминает большую прищепку для развешивания белья.
Наименее надежный вариант, так как прижим заготовок осуществляется обыкновенной пружиной, которая не позволяет регулировать прижимное усилие.
Со временем пружина теряет свои характеристики упругости, за счет чего постепенно снижается оказываемое на заготовки давление.
Еще один недостаток – небольшой захват.
Используется, как правило, при работе, не требующей серьезного прижимного усилия.
Быстрозажимные автоматические струбцины
Автоматические струбцины используются зачастую профессионалами за счет простоты использования.
Конструкция представляет собой металлическую планку, на которой с одной стороны установлена съемная неподвижная губка.
С противоположной стороны находится подвижная губа со специальным механизмом с двумя ручками — триггером.
Затягивается струбцина триггерная посредством сжимания этих ручек.
За счет такой конструкции, инструмент получил еще одно название – струбцина пистолетная.
Она позволяет фиксировать заготовки одной рукой, создавая при этом достаточно высокое прижимное усилие.
Если развернуть губки в противоположные стороны, мастер получит распорную струбцину.
Этот инструмент востребован не только за счет удобства использования, но и универсальности.
Тем не менее, со временем механизм изнашивается, а показатель максимального усилия струбцины на сжатие и на разжим снижается.
