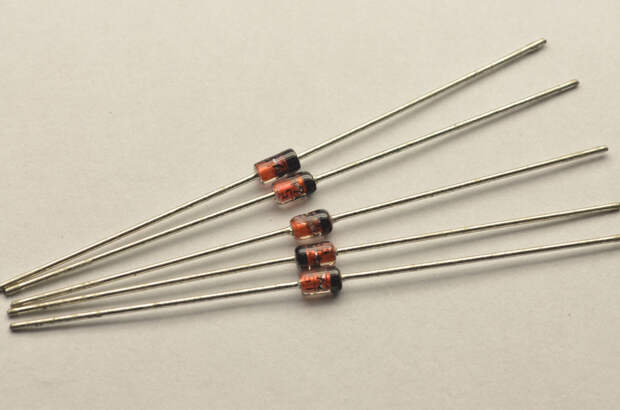

Принцип работы стабилитрона

Принцип работы стабилитрона основан на подаче на диод через резистор запирающего напряжения, величина которого больше напряжения пробоя диода. У стабилизатора высокое сопротивление, до пробоя через него идут незначительные токи утечки. Когда наступает пробой, величина протекающего тока существенно увеличивается, а сопротивление снижается.

В результате напряжение поддерживается достаточно точно в широком диапазоне обратных токов.

Главной характеристикой стабилитрона является стабилизация выходного напряжения. Устройство работает в цепях постоянного тока, напряжение подается в обратной полярности: на катод – «плюс», на анод – «минус». Параметры входного напряжения могут изменяться, а на стабилитроне будет меняться только обратный ток, напряжение при нагрузке будет оставаться стабильным.

Параметры и характеристики

При разработке схем применения устройства необходимо знать:

  • напряжение стабилизации;
  • минимальные токи;
  • предельно-допустимый обратный ток.

Основной характеристикой стабилитрона является стабилизирующее напряжение – средняя величина между минимальным и максимальным значением. Также устройство характеризует минимальный ток, соответствующий минимальному значению стабилизирующего напряжения, при котором происходит обратный пробой. Если прибор используется в схеме переменного тока и ток должен проводиться в оба полупроводника, используют величину предельно допустимого прямого тока. Максимально допустимый прямой ток – это величина прямого тока, которую p-n переход (электронно-дырочный) может выдерживать длительное время, не разрушаясь от выделяемого тепла.

Маркировка

Стабилитроны имеют цветную маркировку, в которой:

  • первая полоска указывает на тип устройства;
  • вторая – тип полупроводника;
  • третья – прибор и проводимость;
  • четвертая – номер разработки;
  • пятая – модификация.

Обозначение стабилитрона может включать букву и цифру или только букву. По маркировке определяют тип устройства, дату изготовления. Для СМД обозначают тип микросхемы.

Типы устройств

  • Прецизионные – отличаются повышенной стабильностью напряжения.
  • Двухсторонние – стабилизируют и ограничивают двухполярное напряжение.
  • Быстродействующие – имеют пониженную величину барьерной емкости, отличаются коротким периодом переходного процесса. Устройства можно использовать в области кратковременных импульсов напряжений.

По распределению мощности выделяют мощные и маломощные приборы.

Как проверить стабилитрон?

Процедура проводится с помощью любого мультиметра в режиме прозвона диода либо определения величины сопротивления.

Порядок действий при проверке стабилитрона:

  • установка диапазона измерения Омов;
  • присоединение измерительных щупов к выводам радиодетали;
  • оценка показаний: мультиметр должен показать доли Ом при подключении источника питания «плюсом» к аноду;
  • замена щупов местами, изменение полярности напряжения на выводах полупроводника для получения сопротивления, близкого к бесконечности (показывает исправность прибора).

Чтобы быть уверенным в исправности устройства, нужно переключить мультиметр на диапазон измерения в килоомах и провести измерение. Если оборудование исправно, показания должны быть в пределах десятков и сотен тысяч Ом. Это означает, что прибор пропускает ток, как диод.

Как выбрать устройство?

Элементы различаются по показателю напряжения стабилизации. Для получения точного значения Uн приборы выбирают из одной партии. Подбирают изделия по параметрам. Для правильного выбора предлагается проконсультироваться с квалифицированными специалистами.

Источник - https://device.consulting
